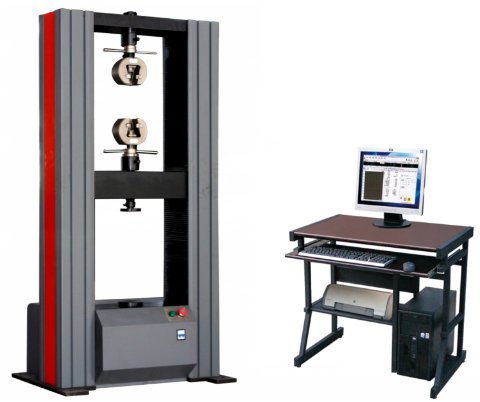

電子萬能試驗機采用日本松下伺服電機，高精度傳感器全數字式微機伺服系統，實現了高精度、寬范圍、多功能的伺服控制。其技術指標和性能達到現代國外同類產品水平，可對各種材料進行拉、壓、彎、剪、低周循環及各種組合波形試驗，可滿足工礦企業、質檢單位、學校和科研單位的各種試驗要求。關于電子萬能試驗機的操作可能好多用戶不太清楚，下面小編就給大家分享一下電子萬能試驗機的操作步驟以及該設備對試驗環鏡的要求。

一、電子萬能試驗機的操作步驟

1、開電腦顯示器電源，開控制器電源，開主機電源。

2、鼠標點擊 SANS Power Test 圖標，進入聯機參數界面，設定傳感器，點 擊聯機按鈕，進入 SANS Power Test-DOOC 界面。

3、點擊右側上下按鍵或拖動速度標尺使橫梁上下移動至和適位置。

4、根據試樣形式裝上相應夾頭。

5、設定試驗方案和試驗參數。

6、電子萬能試驗機傳感器初值置零。

7、安裝試樣及傳感器。

8、點擊開始試驗按鈕，開始試驗，試驗結束自動停止。

9、安裝下一根試樣，重復步驟。

8，直到所有試樣全部試驗結束。

10、電子萬能試驗機打印試驗報告。

11、關主機，關控制器電源，關電腦顯示器電源。

12、清理試驗現場。

二、電子萬能試驗機的對試驗環境的要求

1、更換試樣夾持裝置時，注意裝置重心，防止裝置傾倒砸傷人員或砸壞試 驗機;

2、安裝試樣時注意盡可能對中;

3、電子萬能試驗機試驗時在試樣周?chē)O(shè)置護欄，以防試樣斷裂瞬間飛出傷人;

4、試驗過程中發現意外情況，立即按下試驗機機座上的紅色急停按鈕，請?jiān)囼?yàn)機管理人員檢查。

5、試驗完畢清理并恢復試驗現場，請?jiān)囼?yàn)機管理人員檢查試驗機狀況，做好試驗記錄。

以上就是小編給大家分享的電子萬能試驗機的操作步驟以及該設備對試驗環境的要求，希望上述簡單介紹可以給大家?guī)?lái)幫助，如果您在使用操作中有什么問題，可以關注試驗機綜合網網站與客服人員溝通，了解詳情內容喲~
